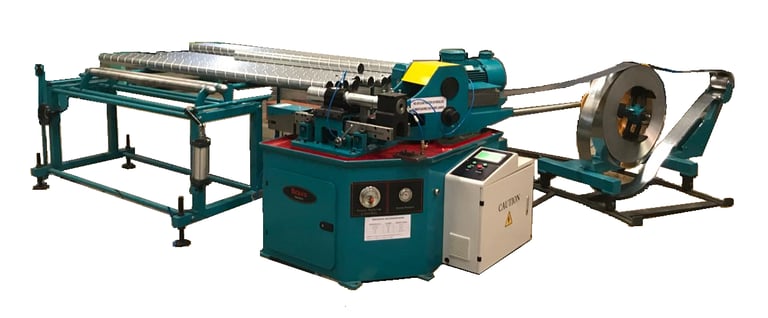

MAQUINA PARA SPIRO DUCTO

Características

• Desenrollador vertical cap. 1,000 Kg

• Panel de Control de fácil interacción…programable en Inglés – Español

• Control de Longitud mediante sensor infrarrojo

• Sistema de corte mediante rodillos Slitter… silencioso y con acabado terso

• Sistema de corte Plasma… especial para calibres pesado

• Mesa de salida de 3 mts con descarga automática

• Mesa recolectora de ductos descargados

• Aditamento opcional para imprimir venas de refuerzo (para usar en calibres delgados)

• Dos unidades de rodillos formadores que permiten hacer ductos desde calibre 26 hasta 18 galvanizado.

• Moldes rígidos de acero para hacer diámetros de 4″ a 70″ (diámetros pares)

• Forma lámina galvanizada, aluminio y acero inoxidable.

• Cumple con los estándares SMACNA

• Componentes internacionalmente reconocidos que incluyen pero no limitados a:

• Schneider Electrics

• Siemens PLC y Touchscreen

• SAVCH Inversor

• NSK Baleros

• Hypertherm Unidad Plasma

Especificaciones

• Potencia: 220/3/60

• Requerimiento neumático: 100 psi con un consumo 200 l/min.

• Capacidad: 26 ga. a 18 ga. galvanizado

• Ancho de tira: 5.394”

• Área 154” x 140” x 70”high

• Peso 4,630 lbs

• Velocidad programable de trabajo aprox. 0-100 FPM.

Desempeño esperado,

Basado en secciones de 10 pies

– 0.5 mm (0.020’’) espesor – 100 mm (4”) diámetro – 120 Ductos/hora
– 0.7 mm (0.028’’) espesor – 500 mm (20”) diámetro – 45 Ductos/hora
– 0.9 mm (0.035’’) espesor – 1250 mm (50”) diámetro – 15 Ductos/hora

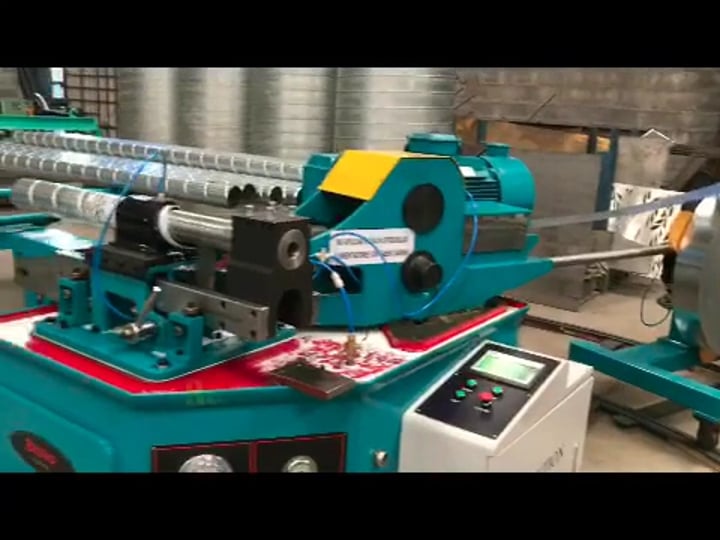

Mira el video de la Spiral Duct en acción
